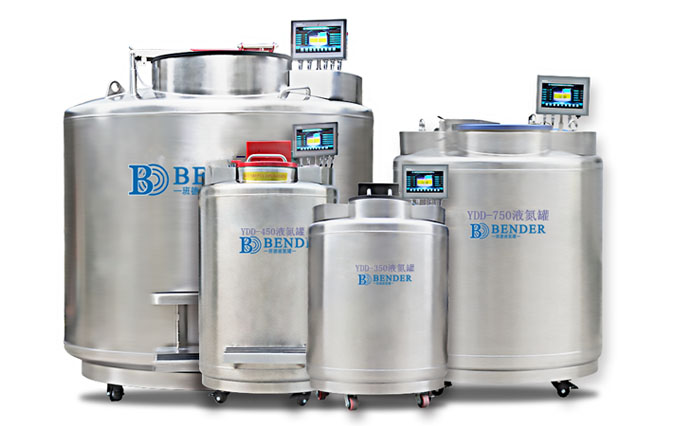

一、 產品概述：
       班德品牌生物樣本庫液氮罐主要應用于干細胞庫建設及人類精子庫建設。液氮罐采用先進抽空技術、絕熱技術和高真空持久保持等技術保證了無故障樣本安全儲存和良好均勻的溫度特性及最低的液氮消耗特點。氣相儲存時，整個儲存區域溫差不超過10℃，凍存架頂部最低溫度可達到-190℃。

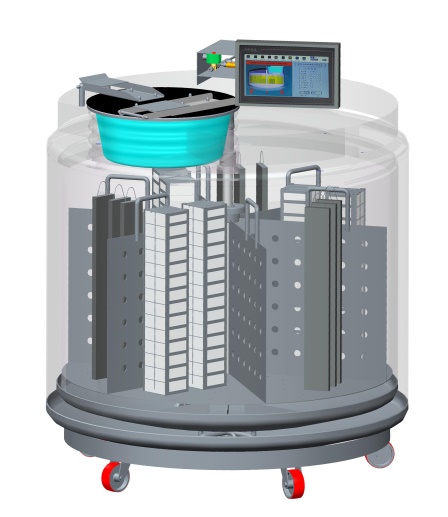

氣相液氮罐系統內部結構圖


二  產品特性：

① 可兼容氣相和液相儲存模式；
② 多種容量可供選擇，最大程度滿足您的儲存需求；
③ 單位占地面積上存儲更多樣本，降低存儲成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋后溫度穩定性；
⑥ 先進的溫度、液位監控及報警系統，可聯網遠程監控；
⑦ 自動補給液氮系統，安全省力；
⑧ 微處理控制系統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
? 可鎖定罐蓋，充分保證樣品安全；
? 標配一體式折疊臺階和輔助工作臺；
? 產品符合CE質量認證；

三 液氮罐的智能化控制
(1)智能化的控制
　　自動、手動啟動/停止補充液氮功能
　　補液電磁閥控制保護功能
　　安全補液功能
　　(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時
激發。
　　(4)方便的操作顯示

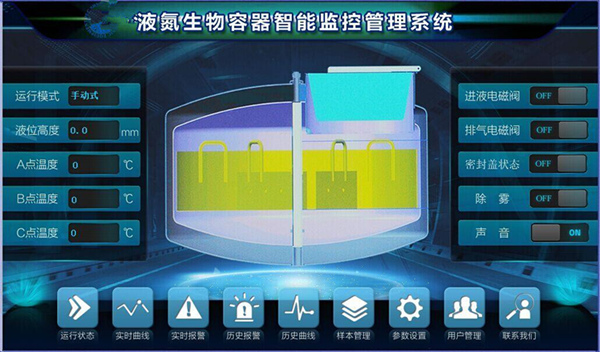

　　10寸高分辨率液晶屏觸摸屏顯示操作。
　　具備留言薄功能，能提示接班者查看上一班人員留言提示等;
　　(5)通信功能
　　標準的MODBUS協議。
　　提供1路獨立RS-485接口和以太網接口。
　　配備監控中心計算機軟件，實現集中監控所有生物容器。
　　(6)特殊功能
　　一鍵除霧功能。自動補液時，若監測到管路溫度高于閥值自動打開放氣電磁閥釋放熱氣。


　
四 液氮供應系統-液氮補給罐

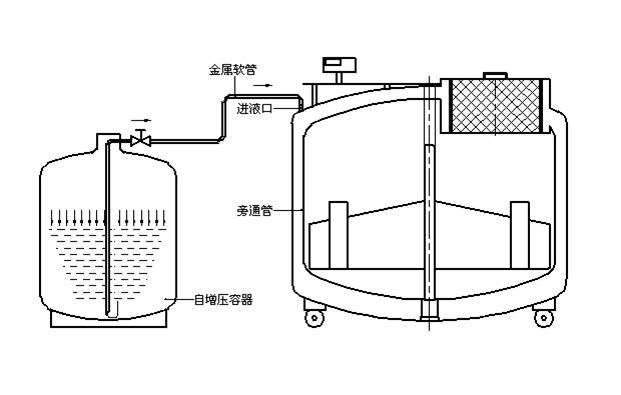

　　液氮補給罐是利用管內少量液氮氣化產生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。外殼采用304奧體低溫專用不銹鋼制作，兩路多級安全系統，確保產品使用安全可靠，閥門借口布局合理，操作安全方便。
　　補給罐與液氮儲存罐之間采用法蘭真空軟管柔性連接。
補 給 罐






五、數據管理系統

數據管理系統主要特點：
　　(1)核心關鍵數據保存不低于25年。
　　(2)可方便接入其它類型數據監控系統。
　　(3)多重數據安全保護系統。

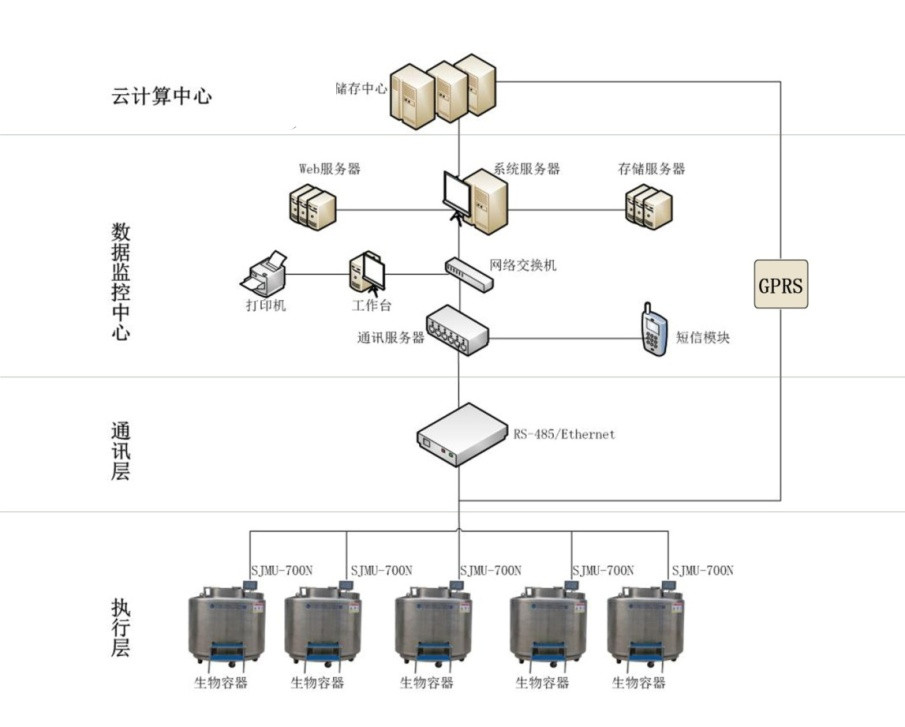

　　1、硬件：監控中心硬件由監控工作站、系統服務器、存儲服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警系統、短信報警系統、大屏幕液晶電視墻或電腦(可選)等組成。
　　2、軟件：系統軟件由三大模塊組成：
　　1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關進液電磁閥;發送報警信息。
　　3、安全監控。配電監控：實時監控整個生物樣本庫液氮存儲區域的供用電狀況，確保任何電力故障在第一時間告知并做相應處理，確保對液氮罐自動化補液和故障報警。




六  低氧濃度監控方案



• 系統介紹：本系統是專為液氮庫氧濃度監測與控制設計，系統實時采集庫 內氧氣濃度；當氧氣濃度超過設置（高限或低限）換氣風機將自動/ 手動啟動控制器并報警；控制箱與傳感器探頭將實時顯示測量值與狀 態，且系統實現遠程查看并儲存打印記錄。


二、系統硬件技術參數：

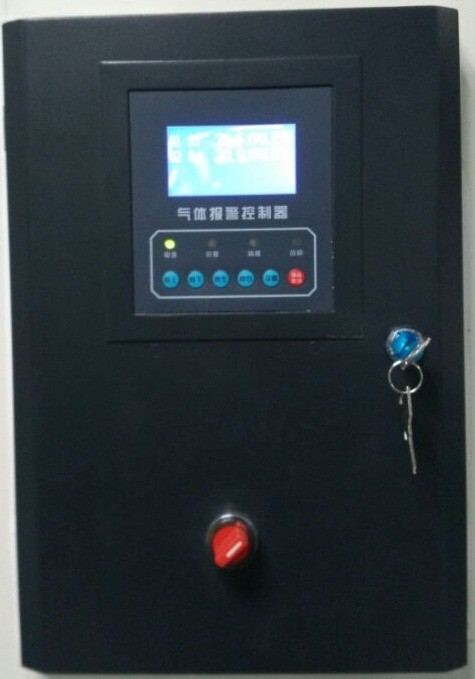

1. 智能控制儀器設備 檢測氣體 : 氧氣
報警設定 : 一級濃度報警點 程序設定
二級濃度報警點 程序設定 報警方式 : 聲光報警
報警音量 : > 120 分貝
報警輸出 : 無源接點 , 容量 AC220v 5A 環境溫度 : -10℃ ～ 50℃
環境濕度 : < 90% 無結露 電源 : AC220V,50HZ <4W
報警記錄存儲量：500 條
安裝：膨脹螺栓固定于墻/柱

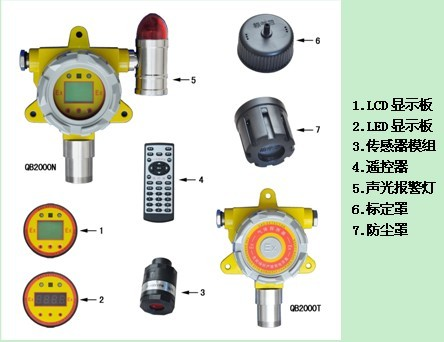

2. 模塊化的智能氣體探測器
測量范圍：0-25%VOL
顯示誤差：5% F.S
響應時間：T90<20s
顯示方式：LED 數碼管顯示 或 LCD 液晶顯示
報警輸出：無源開關量輸出，容量 AC         220V 2A
信號輸出：標準 4-20mA 信號
RS485 隔離數字信號
工作環境：-30℃～+50℃；
濕度＜90%RH 無結露
工作電壓：DC24V 15%
防爆等級：ExdⅡCT6
防護等級：IP66
安裝：膨脹螺栓固定于墻/柱



3. 便攜式氧氣檢測報警儀
便攜式氧氣檢測報警儀是用于未安裝氧 氣探頭區域或停電時的應急設備，儀器有聲、 光、振動三重報警，有效保證工作人員的安全。
顯         示：STN 超大中文液晶顯示
校         準：簡單的自動歸零與標定程序 靈 敏 度：1ppm 或 1％LEL
報警方式：聲、光、振動三級報警
電         池： DC3.6V  1200mAh 可充電鋰離子電池
尺寸重量：102mm×56mm×26mm        120g（含電池和鱷魚夾） 被測氣體：O2
測量范圍：0-25%VOL 最大量程：30%VOL
誤         差：0.1％ 響應時間：20 秒



4. 換氣風機 用戶自備
5. 新風源
6. 臺式電腦 用戶自備
三、使用
1. 近傳輸
啟動系統電源；控制箱與探頭 均有顯示為正常。在控制箱上可觀 察到系統運行狀態?？刂葡湟呀?jīng)設 置到位使用時用戶一般只需操作 電源開關即可無需 其他復雜設 置。

2. 遠程傳輸
a)   連接
系統遠程傳輸功能可在辦公區的 485 通訊接口上連接電腦，觀察到本 系統實際狀態并儲存、打印報警記錄。

b)      軟件
直接點擊-低氧濃度監控管路系統-按鈕進如；該界面 上可查看到系統運行實際狀態并儲存、打印報警記錄。


 七 第一代凍存架管理系統

第一代凍存架管理系統由掃碼打印設備+存儲器+PC機組成。

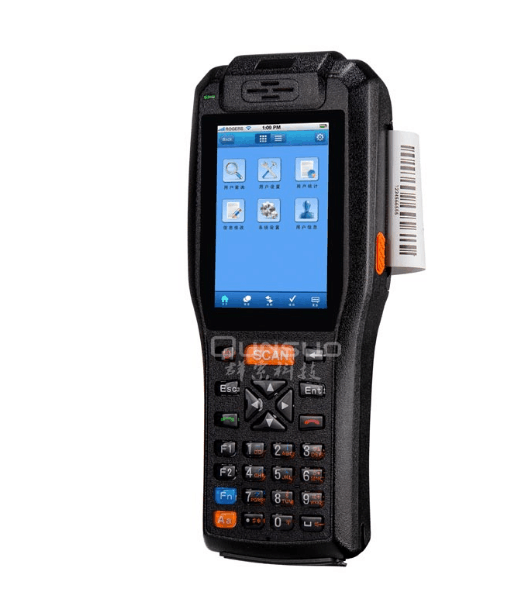

產品介紹-便攜式掃碼打印設備具備大屏幕+按鍵輸入+標簽打印功能。便捷輸入樣本數據，快速完成大量標簽打印輸出。入庫監測，和快速出庫監測，出入庫數據及庫內樣本量數控存儲在設備內的內存卡內。內存卡可插入電腦，便于隨時調閱庫內出入庫數據，掌握樣本庫動態數據。
單個凍存管及凍存盒如有特殊需要的也可以單獨貼標簽控制出入庫流動方向。

操作流程-樣本資料和入庫日期由便攜式掃碼打印設備編寫輸入并打印出條碼，貼在凍存架上，掃碼入庫，出庫時，用便攜式掃碼設備掃碼，即可見該凍存架的所有信息，樣本名稱（中英文皆可）編號，入庫日期，可編輯的其他信息等。



八 技術參數
